干簧開關是一種電磁開關，用于控制電路中的電流。它有兩個簧片，處于密封的玻璃外殼中，整體結構非常簡單，玻璃的膨脹溫度系數與NiFe簧片完全匹配。干簧開關的基本操作是在將其靠近永久磁鐵時發生的，各個簧片都被磁鐵的吸引力所磁化。

磁鐵相互作用

磁通線

磁鐵的工作方式

磁鐵與干簧開關配合使觸點受感應的工作方式分為幾種。第一種是使磁鐵垂直于干簧開關，然后將其向下和向后移動，這樣磁鐵將穿過磁通線，觸點斷開然后再次閉合。使觸點受感應的另一種方法是使磁鐵與干簧開關平行，然后根據與干簧開關平行的位置上下或左右移動磁鐵。如果磁鐵在開關上方平行，則可以上下移動以引起斷開和閉合，如果在側面，則可以左右移動以引起斷開和閉合。最后一種方法是，當磁鐵在干簧開關觸點的中心凸角上居中并在其軸上來回旋轉90度時，導致觸點閉合，然后在每次旋轉90度后斷開。許多應用使用這種方法來計數機械旋轉次數，然后將旋轉轉換為特定功能。將永磁體旋轉90度來觀察磁體相互作用，由于極性改變，干簧開關因極性改變而操作多次。

干簧開關如何通過磁鐵工作

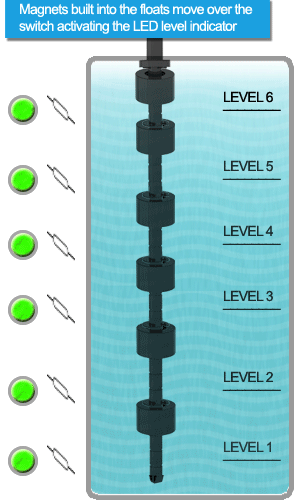

干簧傳感器由一個干簧開關和一個磁鐵組成，幾乎可以用于任何類型的控制開關功能應用。干簧開關大部分用于控制電路以及液位檢測與監控，如咖啡機，汽車零件等。磁鐵穿過干簧開關的影響范圍而移動，是導致磁通量與靈敏度波瓣陣列相互作用的原因。如果沒有磁體，則無移動機制，干簧開關將無法工作。
