繼電器是工程師日常設計中應用非常廣泛的電子元器件，它是用較小的電流來控制較大電流的一種自動開關。但由于生產壞境、工藝以及繼電器本身結構設計等原因，導致繼電器的失效時有發生。本文針對繼電器幾種常見的失效模式進行失效分析。

1、異物導致失效：

由于繼電器封裝前，生產工藝環境不良，在觸點上有異物附著，如圖1所示，導致繼電器觸點接觸出現接觸電阻增大甚至開路的失效模式。此時失效，當繼電器工作時，能聽到繼電器吸合的聲音，但觸點端沒有吸合，還是處于斷開狀態。

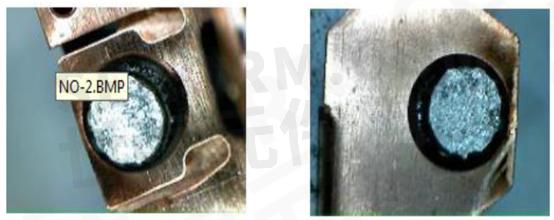

圖1 繼電器觸點有異物導致繼電器失效示意圖

2、跌落或者沖擊導致失效：

繼電器由于受到外界跌落或者沖擊，由于腔體體積較小，導致繼電器內部工藝結構變形，使得內部動作部分工作（例如彈片）工作不到位，如圖2所示。這種情況失效，當繼電器工作時，能聽到繼電器吸合聲音，但觸點切換不正常，能正常導通，但可靠性大大降低；或者直接聽不到繼電器動作的聲音。

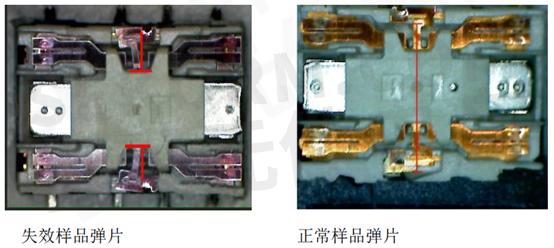

圖2跌落或者沖擊導致內部變形失效示意圖

3、電流過大導致觸點燒壞失效：

繼電器在瞬間浪涌電流較大電路中應用，通常會出現觸點拉弧或者打火現象，致使繼電器觸點容易燒壞或者粘連在一起無法彈開，導致繼電器失效，如圖3所示。這種情況繼電器工作，如果觸點是燒壞的話，能聽到觸點動作聲音，但無法導通；如果是觸點粘合在一起，就沒有動作聲音。

圖3電流過大導致觸點燒壞失效示意圖

4、線圈端失效

繼電器內部控制線圈是由漆包線繞制而成，一般線圈端失效主要是由于線圈開路所致，表現為線圈的漆包線斷裂或者線圈引線于引腳虛焊等等，如圖4所示。線圈端失效主要是由于漆包線多次受到機械應力、熱應力的作用而斷裂。此時繼電器線圈電阻無窮大而無法工作。

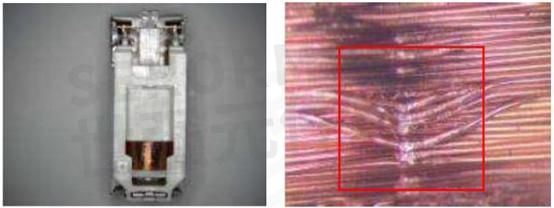

圖4 線圈端失效模式示意圖
