高壽命高頻干簧繼電器在網絡分析儀衰減器電路中的應用

無論是測量模擬連續波高頻特性,還是測量快速數字脈沖的上升和下降時間,網絡分析儀均廣泛應用于射頻領域。 過去15年里手機用戶迅速增加與此同時無線技術擴大到我們生活的每一個角落,網絡分析儀的使用量也在迅猛增漲。在網絡分析儀的電路中,很有必要對RF信號進行衰減,具有十億次操作壽命的Standex-Meder高頻干簧繼電器在其中找到了用武之地。

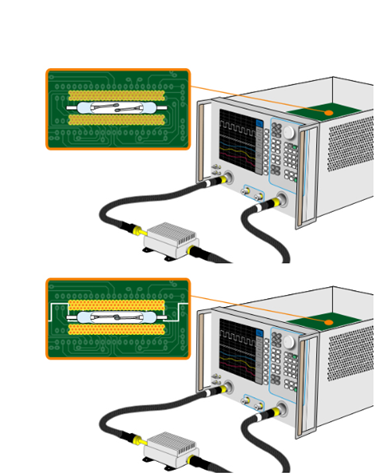

圖1 CRF&SRF物理布局圖


我們正在經歷高頻和快速數字脈沖時代,數十億部手機每天都在傳送和接收從900MHz到4GHz不等的射頻信號,電腦和其他電子產品則共同構成了這個數字世界,在這里,每秒傳輸著數十億位的信息。然而,去測量以皮秒級傳輸?shù)男畔⒉⒉皇且患菀椎氖虑椋覀冊诳焖兕I域通常使用網絡分析儀。許多情況下,電路內部的信號需要以精確的增量方式進行衰減,這些增量需要以電子方式進出并且不能影響衰減過程的精確性。選擇機電式繼電器進行衰減切換,但由于其僅有一百萬次的操作壽命,可能導致網絡分析儀的使用壽命不足一年。


圖2 將高頻干簧繼電器應用在其衰減器電路的網絡分析儀


產品特點:

高可靠性

理想的射頻特性

適用于傳輸小于20皮秒的具有偏斜率的快速數字脈沖

能夠傳送高達20GHz(SRF)的RF信號

特性阻抗為50Ω

能夠屏蔽小于0.5皮法的電容

觸點間的介電強度為200V

接觸可動態測試

可表面安裝

體積小

可用BGA

具有熱固性的塑料包裝

四重屏蔽裝置


產品應用:

非常適用于網絡分析儀的衰減器電路和需要RF衰減的其他儀器


CRF系列規格:

(1)線圈特性

最低、正常和最高線圈電阻分為135Ω、150Ω和165Ω

正常線圈工作電壓為5.0V

最大吸合電壓為3.75V

最小開斷電壓為0.85V

(2)開關特性

最大觸點額定功率為10Walts

最大開關電壓、電流和載流分為170V、0.5Amps和0.5Amps

最大靜態和動態接觸電阻值為250mΩ和250mΩ

觸點間的最小介電電壓為210V

線圈與觸點間的最小介電電壓為1500V

最大插入損耗(低于-3dB點以下)為7GHz

最長運行時間和釋放時間分為0.1msec、20μsec

最低與最高的工作溫度分為-10℃、100℃

最低與最高儲存溫度分為-55℃、125℃
