霍爾開關與干簧管同為磁性電子開關，但它們的性能各有不同。從原理上分析，霍爾開關的使用壽命要高干簧管，且工作更加可靠。干簧管可用于低負載和高負載的場合，在很多場合中，霍爾開關與干簧管可相互替換，但在低負載應用中，霍爾開關將逐漸替換干簧管。

霍爾開關是一種磁敏元件，其基于霍爾效應。當磁力線垂直穿過通電hall平面時，在hall與電流平行的兩個端面上將形成感應電壓，感應電壓的大小和電流及磁場強度成正比。此電壓信號經過放大等處理后，即可用于對開關電路的控制作用，直接輸出開關高低電平信號。

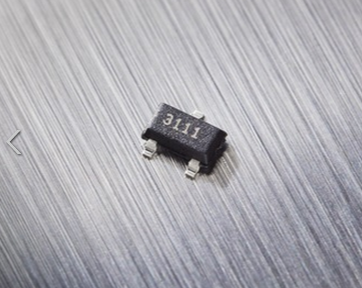

圖1：霍爾開關

干簧管也是一種磁敏開關，它通常有兩個或三個導磁同時導電的材料做成的簧片觸點，被封裝在充有惰性氣體或真空的玻璃管里。玻璃管內平行封裝的簧片端部重疊，并留有一定間隙或相互接觸以構成開關的常開或常閉接點。當永久磁鐵靠近單簧管，或者有繞在單簧管的線圈通電形成的磁場使簧片磁化，簧片的觸點部分就感應出極性相反的磁極。異性相吸，當吸引力大于彈簧的彈力時，觸點就會吸合，使電路導通；而當磁力小到一定程度時，接點被彈簧的彈力打開。

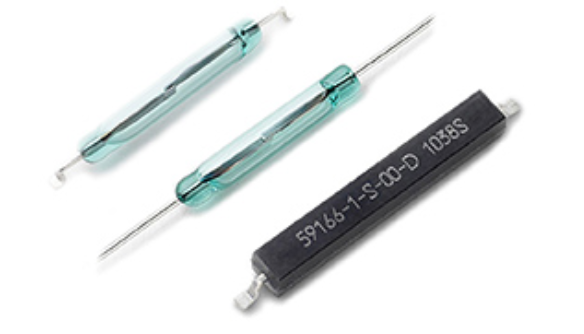

圖2：干簧管

Hall開關與干簧管同為磁性電子開關，那它們的性能有什么不同？

原理上二者是有本質區別的。Hall開關是純電子技術原理開關，而干簧管是機械形變原理的開關。干簧管的使用壽命受限于彈片的彈性，在低負載條件下，可工作百萬次，而hall開關不受這個次數限制，因此，hall開關的使用壽命要高于干簧管。干簧管傳感器的簧片有固有頻率，不能使用在其固有諧振頻率上的場合，同時因?yàn)槭菣C(jī)械結構，當干簧管從30CM以上高度跌落到硬質地面時，其電氣特性可能被改變。霍爾效益開關不受此影響，相對來說，工作更加可靠。

因原理不同，封裝形式也不一樣。hall效應開關一般是SOT-23或者TO-92封裝，如圖1所示的MLX92231的封裝圖片。Hall開關設計電路簡單，占用PCB空間少；在焊接過程中，SOT-23的封裝可以采用SMT技術，全自動焊接，易加工且加工成本低。干簧管的電氣部分集成于玻璃外殼中，玻璃易碎，其抗沖擊及振動的能力相對較差，在運送與加工過程中容易受損，加工損耗大；同時在焊接過程中，需要考慮PCB的變形及干簧管本身的熱膨脹特性，所以在焊接時，需要留下部分引腳，使干簧管與PCB間留下適當空間，同時需要注意焊接溫度與時間的控制。

從機械特性來看，hall開關要優于干簧管。而在電氣特性上，霍爾開關與干簧管可以說各有千秋。干簧管的機械開關由電氣特性決定，其可用于低負載（5V，10mA），也可用于高負載（幾百V，幾A）。在斷開狀態，干簧管的漏電流為0，輸出絕對0V。而hall開關更適用于低負載場合，漏電流不為0，因此，其不適用于漏電流為零的場合。在響應時間方面，hall開關的響應要遠遠快于干簧管。
