每年都有成千上萬的人在心跳停止后通過使用除顫器使他們復生，這類情況多數發生在醫院里。但是，每天還有許多人因心臟病發作且未能及時去醫院做復生救治而死去。幾家醫療設備制造商研發出便攜式除顫器，應用在機場、公共汽車站、辦公大樓、家中和人群易聚集的地方。便攜式除顫器的設計就是使任何人都可以在沒有任何經驗的情況下拿起并使用它們，但也僅用于瀕臨死亡等緊急情況。只有當一個人遭受心臟病發作時才會使用它們，并且此時人通常已經處于心臟停止跳動的狀態。當除顫器被激活時，放置在人胸前，然后施加一個高電壓/電流脈沖，使得心臟重新跳動。

這些便攜式除顫器是電池供電，因此用作充電電路的電子裝置必須使用低功率且電路也必須由可靠性非常高的元件組成。有時候，在心臟再次開始手術之前也需要反復的電擊。當需要重復電擊時，激活除顫器中的充電電路，對提供下一次功率的電路進行充電。該充電電路需要以可靠的方式在保證無故障的模式下接通和斷開。Standex-Meder的BE系列高壓干簧繼電器可以滿足上述要求，并已直接運用于高壓充電電路中。

圖1 BE傳感器物理布局圖

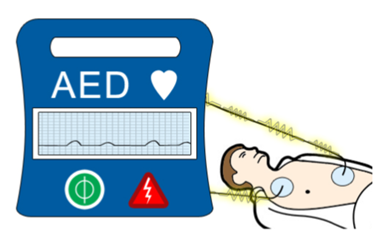

圖2裝有干簧繼電器的除顫器電擊無心率的患者

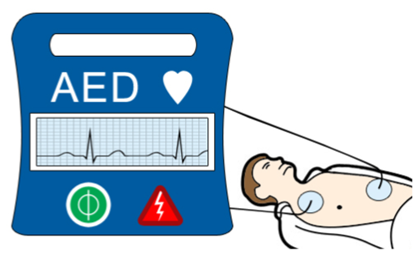

圖3裝有干簧繼電器的除顫器使病人恢復了正常心跳，且無害

干簧傳感器特點：

· 數百萬次操作

· 可承受觸點間高達4000V電壓

· 能夠切換高達1000V電壓

· 干簧開關與線圈之間的絕緣電壓達5000V

· 動態接觸測試

干簧傳感器應用：

· 適用于便攜式除顫器

BE系列干簧傳感器規格：

（1）線圈特性

· 最低、正常和最高線圈電阻分為45Ω、50Ω和55Ω

· 正常線圈工作電壓為5.0V

· 最大吸合電壓為3.3V

· 最小開斷電壓為0.65V

（2）荷載特性

· 最大觸點額定功率為100Walts

· 最大開關電壓、開關電流和承載電流分為1000V、1.0Amps和2.5Amps

· 可持續承受最大載流為5.0A的電流5ms

· 最大直流接觸電阻值為150mΩ

· 最大動態接觸電阻值為200mΩ

· 最小擊穿電壓為3000V

· 最長動作時間和釋放時間分為1.0msec、100μsec

· 最低與最高的工作溫度分為-20℃、70℃

· 最低與最高的儲存溫度分為-40℃、85℃
