當測試諸如瞬態電壓抑制器(TVS)和其他功率半導體等高功率分立半導體器件時,可能需要高達100A的脈沖電流來測試這些器件的極端情況。通過高電流測試來確定這些器件是否可以承載極端電流而不會失效。而且,高脈沖電流會在功率芯片上產生瞬間上升的熱量,從而驗證芯片是否與其基板充分結合。
由于每個組件都需要進行多項測試,需要不同的電壓、電流和檢測設備,所以每項測試之間相互隔離是不可避免的。因此,選擇正確的開關設備至關重要。此外,由于開關器件將在其壽命期間不斷地完成數億次開啟和關閉操作,因此這些器件的可靠性也是必不可少的。機電設備可以承載高電流,但在百萬次操作后開始出現磨損。半導體開關器件通常不能在單個芯片上支持高電流和高電壓,因此這些設備被排除。由于上述原因,設計人員轉而使用斯丹麥德公司推出的干簧繼電器來滿足相應測試要求。
斯丹麥德公司的SIL HV系列干簧繼電器專為上述開關應用而設計。該系列繼電器可以在數十億次操作中高效地切換低電平信號,并且可以承載相同次數的高電流脈沖。SIL HV系列能夠連續攜帶3A的電流,并且通過繼電器可以承載5A脈沖電流達5ms,而不會對其上升沿或下降沿造成失真。對于較高的脈沖電流,建議在線圈通電后至少等待5ms,然后再施加高脈沖電流。脈沖電流允許設計人員確定芯片的完整性,并確保將其正確放置在基板上以實現有效操作。所以關鍵的問題是,設計人員如何通過繼電器使用5A的電流通過被測半導體器件實現100A的脈沖?答案是,設計人員只需將20個Standex-Meder的干簧繼電器與一個功率電阻并聯使用,并與每個繼電器觸點串聯,即可滿足上述設計要求。這些電阻通過20個繼電器均等分配100A電流,從而成功完成高電流脈沖操作。
該系列干簧繼電器也可以切換到1000V,并且其絕緣強度最低為3000V,因為斯丹麥德公司使用了一個真空干簧開關。斯丹麥德公司的干簧繼電器采用密封干簧開關,并通過高強度塑料進行進一步封裝,因此可以適應各種環境,而不會損失其可靠性。Standex-Meder的干簧繼電器對用戶來說是一個很好的選擇,因為它可以在很寬的溫度范圍內可靠地工作,并且是實現數十億次切換操作經濟有效的方式。

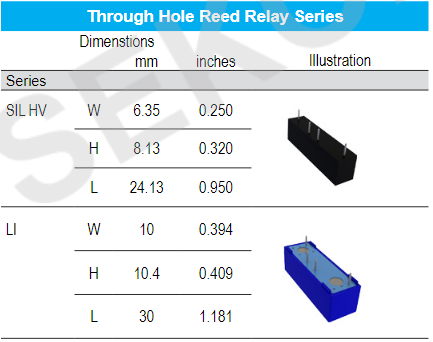

圖1 SIL HV系列物理布局

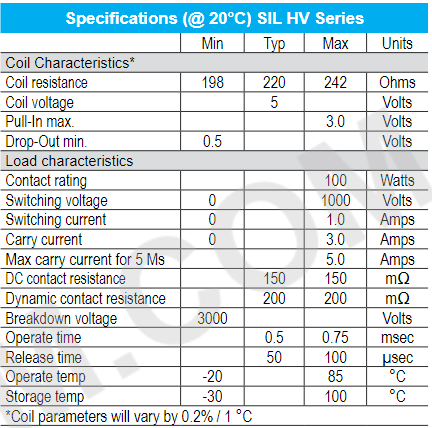

表1 SLI HV系列相關參數規格
Standex-Meder干簧繼電器產品特性:
?超過10億次的高脈沖電流操作
?小尺寸
?能夠承載高達5A的脈沖電流
?能夠切換到1000V
?觸點上的介電強度為3000V
?插入時,圓形導線可以獲得更好的粘附性
?動態測試接觸點
Standex-Meder干簧繼電器應用領域:
?非常適合用于測試瞬態電壓抑制器(TVS)等功率分立式半導體器件
?適用于測試功率MOSFET、浪涌抑制器、功率晶體管等

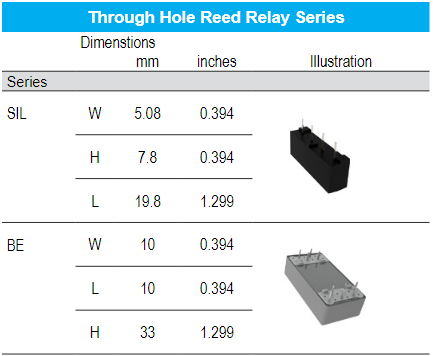

Standex-Meder干簧繼電器產品一覽:
